Solutions intégrées pour la mesure électrique
SHi20
Capteur de courant instantané
Mesure DC+AC jusqu'à 100 kHz
500 mA à 50 A
Ouverture 20 mm
Grande précision < 0,2 %
Fiche technique
• Diamètre du conducteur primaire 20 mm maxi
• Montage non invasif, capteur non intrusif
• Fixation en saillie (option supports Rail DIN)
• Application : courant mixte continu et alternatif
• fréquence DC à 100 kHz, toute forme d’onde
• Grande précision : 0,1 % à 0,2 %, linéarité 0,01 %
• Sortie signal instantanée image de l’entrée
• Sortie : +/- 5V pour I nominal, +/-10V maxi
• Alimentation : +/-15V
• Surcharge admissible 5 x I nominal
• Isolation 3 kV
Description :
Le SHi20 est un capteur de courant à boucle fermée reposant sur la technologie Fluxgate. Il permet de mesurer avec une grande précision les courants continus (CC), alternatifs (CA), impulsionnels ainsi que les courants présentant des formes d'onde complexes, tout en garantissant une isolation galvanique entre le circuit primaire et le circuit de mesure.
Il se distingue par une précision et une linéarité remarquables, une sensibilité et une résolution élevées, ainsi que par un très faible décalage d'offset et une excellente stabilité thermique, assurant des performances fiables sur une large plage de températures.
Grâce à ces caractéristiques, le SHi20 est particulièrement adapté aux applications exigeantes telles que l'instrumentation de précision, les équipements médicaux, la métrologie et l'étalonnage, les laboratoires de recherche et d'essais, les alimentations de haute précision, ainsi que les systèmes électroniques des véhicules à énergies nouvelles.
Spécifications :
•Entrée (suivant modèle)
Courant mesurable
0.5 Arms . . .50 Arms +/- 0.5Adc….+/- 50Adc
Puissance absorbée négligeable
Précision +/- 0.1 % du calibre (0.2% < 1A) Réponse di/dt 100A / us maxi
Linéarité +/- 0.01 % Offset +/- 0.1 %
• Sortie tension
+/- 5V typique pour I nominal
+/-10V crête pour Imax.
Bande passante DC… 100 kHz (–3 dB)
Temps de réponse < 1 us
Précision +/- 5 mV
Stabilité thermique +/- 0.03 mV / °C
Résistance de charge > 10Kohms
•Alimentation Symétrique
+/- 15Vdc +/- 40mA
•Environnement :
Température d’utilisation - 25 … 85 °C
Température de stockage - 40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 50 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 MOhms à 500 V
MTBF (IEC TR 62380) > 600 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 groupe 1 classe A

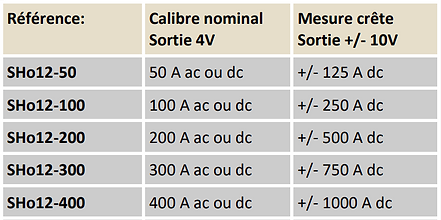

SHo12
courant instantané
mesure courant Ac+Dc sortie 0-10V ou +/-10V
fonction de transfert capteur de courant sortie symétrique
mesure courant Ac+Dc sortie 0-10V ou +/-10V
Capteur de Courant instantané continu
et alternatif Ouvrant 12 mm à effet Hall
étendue en Alternatif 0... 50A... 400A AC
étendue Continu 0... 50A... 1000A DC
étendue Continu +/-50A... +/-1000A DC
Sortie +/-4V nominal +/-10V maxi
Fiche technique
• Diamètre du conducteur primaire 12 mm max
• Application : Courant continu et alternatif
• fréquence DC à 20 kHz toute forme d’onde
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide
• Installation sur circuit existant sans démontage
• Fermeture sécurisée par vis et emboitement
• fixation : autoportant
• Précision 0.8%
• Sortie : +/- 4V pour I nominal, +/-10V pour I maxi
• Alimentation : +/-15V
• Isolation 3 kV
Description :
- Capteur à noyau divisé en boucle ouverte, installation suspendue,
permettant de mesurer le courant continu, alternatif et impulsionnel.
- Capteur étanche encapsulé en résine époxy UL94-V0
- Indice de protection IP65, connecteur IP20
- Raccordement sur connecteur 4 points
- Excellente immunité du signal de sortie aux perturbations créées par les champs magnétiques externes
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
(2 tours double la sensibilité)
- Le bon choix du diamètre de passage et le centrage du conducteur primaire améliore la précision.
Spécifications :
•Entrée Courant mesurable (suivant modèle)
0.5 Arms. . .400 Arms
+/- 0.5 Adc… +/- 1000 Adc
Puissance absorbée négligeable
Précision +/- 0.8 % du calibre
Linéarité +/- 0.3 % Offset +/- 0.3 %
•Sortie Tension +/- 4V typique pour I nominal
+/-10V crête pour Imax.
Bande passante DC… 20 kHz (-3 dB)
Temps de réponse < 10 us Précision +/- 35 mV
Stabilité thermique +/- 1 mV / °C
résistance de charge > 10 kOhms
•Alimentation Symétrique +/- 15Vdc 20mA
•Environnement :
Température d’utilisation -25 … 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 100 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 MOhms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 groupe 1 classe A
SHo21
courant instantané
capteur ouvrant Dc et Ac de 0Hz à 20kHz sortie instantanée +/-10V maxi
option pour montage en rail DIN
signal de sortie capteur de courant
capteur ouvrant Dc et Ac de 0Hz à 20kHz sortie instantanée +/-10V maxi
Capteur de Courant instantané continu et alternatif Ouvrant 21 mm à effet Hall
étendue en Alternatif 0... 50A... 600A AC
étendue Continu 0... 50A... 1500A DC
étendue Continu +/-50A... +/-1500A DC
Sortie +/-4V nominal +/-10V maxi
Fiche technique
• Diamètre du conducteur primaire 21 mm max
• Application : Courant continu et alternatif
• fréquence DC à 20 kHz toute forme d’onde
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide
• Installation sur circuit existant sans démontage
• Fermeture sécurisée par vis
• fixation en saillie (option Rail DIN)
• Précision 0.8%
• Sortie : +/- 4V pour I nominal, +/-10V pour I maxi
• Alimentation : +/-15V
• Isolation 3 kV
Description :
- Capteur à noyau divisé en boucle ouverte, installation en saillie ou sur rail DIN
permettant de mesurer le courant continu, alternatif et impulsionnel.
- Capteur étanche encapsulé en résine époxy UL94-V0
- Indice de protection IP65, connecteur IP20
- Raccordement sur connecteur débrochable 4 points
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
(2 tours double la sensibilité)
- Le bon choix du diamètre de passage et le centrage du conducteur primaire améliore la précision.
Spécifications :
•Entrée Courant mesurable (suivant modèle)
1 Arms... 600 Arms
+/- 1 Adc… +/- 1000 Adc
Puissance absorbée négligeable
Précision +/- 0.8 % du calibre
Linéarité +/- 0.3 %
Offset +/- 0.3 %
•Sortie Tension +/- 4V typique pour I nominal +/-10V crête pour Imax.
Bande passante DC… 20 kHz (-3 dB)
Temps de réponse < 10 us Précision +/- 35 mV Stabilité thermique +/- 1 mV / °C
Résistance de charge > 10 KOhms
•Alimentation Symétrique +/- 15Vdc 20mA
•Environnement :
Température d’utilisation -25 … 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 100 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C durée de vie utile > 200 000 Hrs @ 25°C Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 groupe 1 classe A

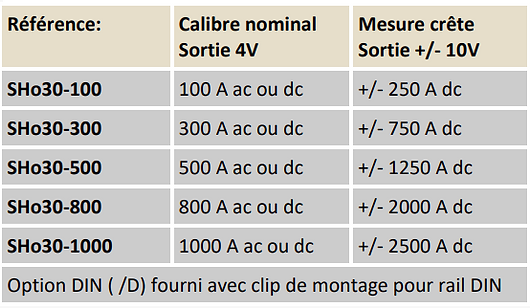

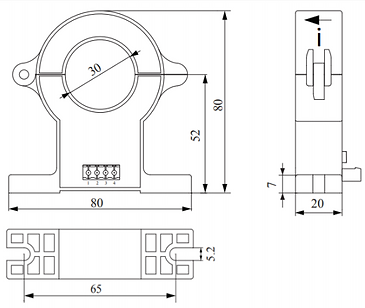

SHo30
courant instantané
capteur ouvrant à effet hall
adaptateur rail DIN pour capteur a effet Hall
capteur ouvrant à effet hall
Capteur de Courant instantané continu et alternatif ouvrant 30 mm à effet Hall
mesure en Alternatif 5A... 1000A AC
mesure en Continu 5A... 2500A DC
mesure Continu +/-5A... +/-2500A DC
Sortie +/-4V nominal +/-10V maxi
Fiche technique
• Diamètre du conducteur primaire 30 mm maxi
• Application : Courant continu et alternatif
• fréquence DC à 20 kHz toute forme d’onde
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide
• Installation sur circuit existant sans démontage
• Fermeture sécurisée par vis
• fixation en saillie (option Rail DIN)
• Précision 0.8%
• Sortie : +/- 4V pour I nominal, +/-10V pour I maxi
• Alimentation : +/-15V
• Isolation 3 kV
SHo35
courant instantané
Capteur de Courant continu
Ouvrant 35 mm à effet Hall
Alternatif 5A... 1500A AC
Continu 5A... 3750A DC
Continu +/-5A... +/-3750A DC
Sortie +/-4V nominal +/-10V maxi
Fiche technique
• Diamètre du conducteur primaire 35 mm maxi
• Application : Courant continu et alternatif
• fréquence DC à 20 kHz toute forme d’onde
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide
• Installation sur circuit existant sans démontage
• Fermeture sécurisée par vis
• fixation en saillie (option Rail DIN)
• Précision 0.8%
• Sortie : +/- 4V pour I nominal, +/-10V pour I maxi
• Alimentation : +/-15V
• Isolation 3 kV
SHo40
courant instantané
montage capteur de courant sur rail DIN
Capteur de Courant continu
Ouvrant 40 mm à effet Hall
mesure en Alternatif 5A... 2000A AC
mesure Continu 5A... 5000A DC
mesure Continu +/-5A... +/-5000A DC
Sortie +/-4V nominal +/-10V maxi
Fiche technique
• Diamètre du conducteur primaire 40 mm maxi
• Application : Courant continu et alternatif
• fréquence DC à 20 kHz toute forme d’onde
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide
• Installation sur circuit existant sans démontage
• Fermeture sécurisée par vis
• fixation en saillie (option Rail DIN)
• Précision 0.8%
• Sortie : +/- 4V pour I nominal, +/-10V pour I maxi
• Alimentation : +/-15V
• Isolation 3 kV

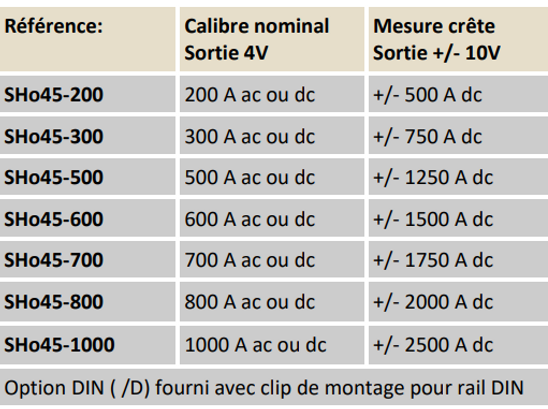

SHo45
courant instantané
Capteur de Courant continu
Ouvrant 45 mm à effet Hall
mesure en Alternatif 5A... 1000A AC
mesure Continu 5A... 2500A DC
mesure Continu +/-5A ... +/-2500A DC
Sortie +/-4V nominal +/-10V maxi
Fiche technique
• Diamètre du conducteur primaire 45 mm maxi
• Application : Courant continu et alternatif
• fréquence DC à 20 kHz toute forme d’onde
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide
• Installation sur circuit existant sans démontage
• Fermeture sécurisée par vis
• fixation en saillie (option Rail DIN)
• Précision 0.8%
• Sortie : +/- 4V pour I nominal, +/-10V pour I maxi
• Alimentation : +/-15V
• Isolation 3 kV
SHo65
courant instantané
Capteur de Courant continu
Ouvrant 65 mm à effet Hall
mesure en Alternatif 10A... 1500A AC
mesure Continu 10A... 3750A DC
mesure Continu +/-10A... +/-3750A DC
Sortie +/-4V nominal +/-10V maxi
Fiche technique
• Diamètre du conducteur primaire 65 mm maxi
• Application : Courant continu et alternatif
• fréquence DC à 20 kHz toute forme d’onde
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide
• Installation sur circuit existant sans démontage
• Fermeture sécurisée par vis
• fixation en saillie (option Rail DIN)
• Précision 0.8%
• Sortie : +/- 4V pour I nominal, +/-10V pour I maxi
• Alimentation : +/-15V
• Isolation 3 kV

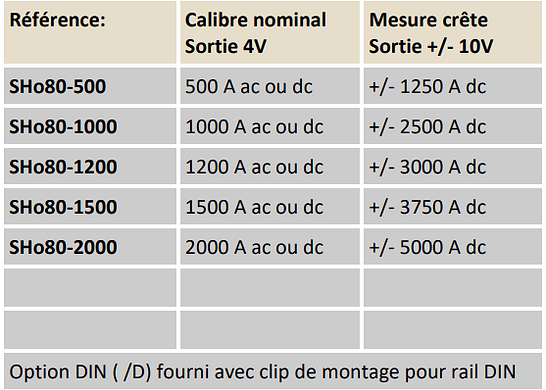

SHo80
courant instantané
Capteur de Courant continu
Ouvrant 80 mm à effet Hall
Alternatif 20A... 2000A AC
Continu 20A... 5000A DC
Continu +/-20A... +/-5000A DC
Sortie +/-4V nominal +/-10V maxi
Fiche technique
• Diamètre du conducteur primaire 80 mm maxi
• Application : Courant continu et alternatif
• fréquence DC à 20 kHz toute forme d’onde
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide
• Installation sur circuit existant sans démontage
• Fermeture sécurisée par vis
• fixation en saillie (option Rail DIN)
• Précision 0.8%
• Sortie : +/- 4V pour I nominal, +/-10V pour I maxi
• Alimentation : +/-15V
• Isolation 3 kV

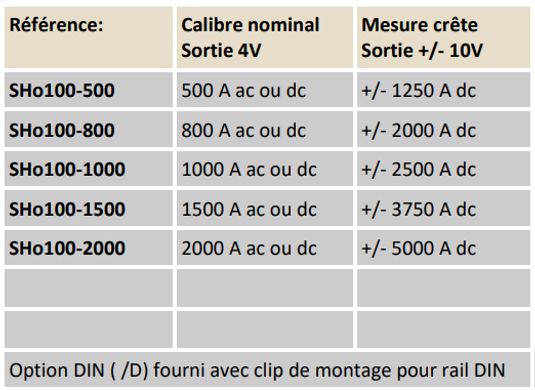

SHo100
courant instantané
Capteur de Courant continu
Ouvrant 100 mm à effet Hall
Alternatif 20A... 2000A AC
Continu 20A... 5000A DC
Continu +/-20A... +/-5000A DC
Sortie +/-4V nominal +/-10V maxi
Fiche technique
• Diamètre du conducteur primaire 100 mm maxi
• Application : Courant continu et alternatif
• fréquence DC à 20 kHz toute forme d’onde
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide
• Installation sur circuit existant sans démontage
• Fermeture sécurisée par vis
• fixation en saillie (option Rail DIN)
• Précision 0.8%
• Sortie : +/- 4V pour I nominal, +/-10V pour I maxi
• Alimentation : +/-15V
• Isolation 3 kV
SHo6416
courant instantané
Capteur de Courant continu à effet Hall
ouverture 64 x 16 mm
pour jeu de barres cuivre
Alternatif 20A... 2000A AC
Continu 20A... 5000A DC
Continu +/-20A... +/-5000A DC
Sortie +/-4V nominal +/-10V maxi
Fiche technique
• Dimension de la barre primaire 64 x 16 mm maxi
• Application : Courant continu et alternatif
• fréquence DC à 20 kHz toute forme d’onde
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide
• Installation sur circuit existant sans démontage
• Fermeture sécurisée par vis
• fixation sur barre
• Précision 0.8%
• Sortie : +/- 4V pour I nominal, +/-10V pour I maxi
• Alimentation : +/-15V
• Isolation 6 kV
Fichier 3D STEP
SHo8422
courant instantané
Capteur de Courant continu à effet Hall
pour jeu de barres cuivre
ouverture 84 x 22 mm
Alternatif 20A... 2000A AC
Continu 20A... 5000A DC
Continu +/-20A... +/-5000A DC
Sortie +/-4V nominal +/-10V maxi
Fiche technique
• Dimension de la barre primaire 84 x 22 mm maxi
• Application : Courant continu et alternatif
• fréquence DC à 20 kHz toute forme d’onde
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide
• Installation sur circuit existant sans démontage
• Fermeture sécurisée par vis
• fixation sur barre
• Précision 0.8%
• Sortie : +/- 4V pour I nominal, +/-10V pour I maxi
• Alimentation : +/-15V
• Isolation 6 kV

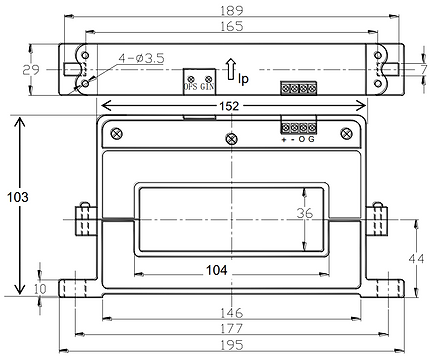

SHo10436
courant instantané
Capteur de Courant continu à effet Hall
pour jeu de barres cuivre
ouverture 104 x 36 mm
Alternatif 500A... 5000A DC
Continu 500A... 7500A DC
Continu +/-500A... +/-7500A DC
Sortie +/-4V nominal +/-10V maxi
Fiche technique
• Dimension de la barre primaire 104 x 36 mm maxi
• Application : Courant continu et alternatif
• fréquence DC à 20 kHz toute forme d’onde
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide
• Installation sur circuit existant sans démontage
• Fermeture sécurisée par vis
• fixation en saillie
• Précision 0.8%
• Sortie : +/- 4V pour I nominal, +/-6V pour I maxi
• Alimentation : +/-15V
• Isolation 6 kV
Fichier 3D STEP
SHo18244
courant instantané
Capteur de Courant 182 x 44 mm
Ouvrant à effet Hall BUSBAR
pour jeu de barres cuivre
Continu +/-20A... +/-5000A DC
Alternatif 20A... 5000A AC
Sortie +/-4V nominal +/-10V maxi
Fiche technique
• Dimension de passage 182 x 44 mm maxi
• Application : Courant continu et alternatif
• fréquence DC à 20 kHz toute forme d’onde
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide par vis
• Installation sur circuit existant sans démontage
• Fixation sur la barre de courant primaire ou en saillie
• Précision 0.8%
• Sortie : +/- 4V pour I nominal
• Alimentation : +/-15V
• Isolation 6 kV
Description :
- Capteur encapsulé en boitier plastique UL94-V0
- Indice de protection IP20
- Raccordement sur connecteur débrochable 4 points
Mise en œuvre :
- Le bon choix de l’ouverture de passage et le centrage de la barre primaire améliore la précision.
- La flèche sur le capteur donne la phase du signal de sortie.
Applications :
- Ferroviaire, Métallurgie, Machine de soudage, onduleur,
- Variateur de fréquence, Alimentation de puissance
•Spécifications :
Entrée (suivant modèle)
Courant mesurable :
20 Arms... 5000 Arms
+/- 20Adc... +/- 6000Adc
Puissance absorbée négligeable
Précision +/- 0.8 % du calibre
Linéarité +/- 0.4 %
Offset magnétique +/- 0.3 %
•Sortie
Tension +/- 4V typique pour I nominal
+/-5V crête pour Imax.
Bande passante DC… 20 kHz (-3 dB)
Temps de réponse < 10 us
Précision +/- 35 mV
Stabilité thermique +/- 1 mV / °C
résistance de charge > 10 kOhms
•Alimentation
Symétrique +/- 15Vdc 20mA
•Environnement :
Température d’utilisation -25… 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 5 kg
Rigidité diélectrique 6000 Vac
Résistance d’isolement > 1000 Mohms à 500V MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 groupe 1 classe A
