Mesure de Courant et de Tension
Capteurs de courant continu ou alternatif alimentation 5V
SHoL8
Capteur de Courant instantané
Ouvrant 8 mm, à effet Hall

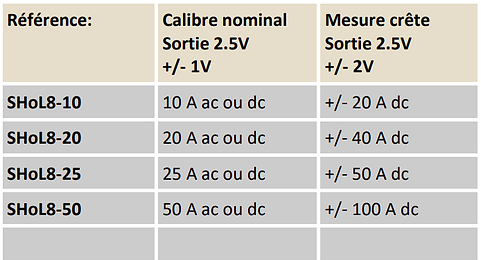

Alternatif 10A 20A 25A 50A
Continu 10A... 100A DC
Continu +/-10A… +/-100A DC
Fiche technique
• Diamètre du conducteur primaire 8 mm maxi
• Application : Courant continu et alternatif
• fréquence DC à 2.5 kHz toute forme d’onde
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide par clip élastique
• Installation sur circuit existant sans démontage
• Raccordement par connecteur 4 points à ressort
• Autoportant avec collier de fixation type rilsan
• Précision 0.8%
• Sortie : 2.5V amplitude +/-1V typique +/- 2V maxi
• Alimentation : 5V
• Isolation 3 kV
86.50 € HT
+ port et emballage
Description :
- Capteur à noyau divisé en boucle ouverte, installation suspendue,
permettant de mesurer le courant continu, alternatif et impulsionnel.
- Capteur étanche encapsulé en résine époxy UL94-V0, Indice de protection IP65, connecteur IP20
- Bornier à ressort type push-in, section de raccordement 0.14 mm² à 0.5 mm²
- Excellentes performances de bruit résiduel en sortie, grâce à des filtres hautes fréquences.
- Blindage intégré réduisant considérablement le couplage capacitif avec le conducteur de courant
- Faible hystérésis magnétique grâce aux noyaux ferromagnétiques à faible rémanence.
- Niveau d'immunité dV/dt de sortie élevé, par rapport au conducteur de courant et aux champs électriques parasites
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d'augmenter la sensibilité.
- Le bon choix du diamètre de passage et le centrage du conducteur primaire améliore la précision.
- Le signal de sortie est en phase avec le sens de la flèche gravé sur le capteur.
- Fixation du capteur sur le conducteur primaire à l’aide d’un collier rilsan en fin d’installation.
- La précision peut être doublée en utilisant deux capteurs montés en sens inverse,
et en mesurant la tension différentielle entre les deux sorties.
Fichier 3D STEP
Spécifications :
•Entrée
Courant mesurable 0.1 Arms . . .50 Arms
(suivant modèle) +/- 0.1Adc . .+/- 100Adc
Puissance absorbée négligeable
Précision +/- 0.8 % du calibre
Linéarité +/- 0.3 %
Offset magnétique +/- 0.3 %
•Sortie
Tension +/- 1 V pour I nominal
+/-2 V crête pour Imax.
Mode commun 2.5V (offset)
Bande passante DC... 2.5 kHz (-3 dB)
Temps de réponse < 0.2 ms
Précision +/- 15 mV
Stabilité thermique +/- 0.25 mV / °C
résistance de charge > 5 kohms
•Alimentation
continu 5 Vdc +/-5% < 10 mA
•Environnement :
Température d’utilisation -40 … 85 °C
Température de stockage -55… 100 °C
Hygrométrie (non condensé) 95 %
Poids 50 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
Durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 20 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10 . . 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
SHoL16
capteur de courant continu 5V diamètre 16 mm
capteur ouvrant non intrusif alimentation 5Vdc pour microcontrôleur
Capteur de Courant continu et alternatif
Ouvrant diamètre 16 mm à effet Hall
mesure en alternatif 0.1A... 200A AC
mesure en continu 0.1A... 320A DC
mesure en continu +/-0.1A... +/-320A DC
Fiche technique
• Diamètre du conducteur primaire 16 mm maxi
• Application : Courant continu et alternatif
• fréquence DC à 20 kHz toute forme d’onde
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide
• Installation sur circuit existant sans démontage
• Fermeture sécurisée par clip élastique
• Autoportant
• Précision 0.8%
• Sortie : 2.5V +/- 0.625V typique +/- 1V maxi
• Alimentation : 5V
• Peut s'interfacer directement avec des cartes type ARDUINO
• Isolation 3 kV
59.50 € HT
+ port et emballage
Description :
- Capteur à noyau divisé en boucle ouverte, installation suspendue,
permettant de mesurer le courant continu, alternatif et impulsionnel.
- Capteur encapsulé en boitier plastique UL94-V0, Indice de protection IP20
- Raccordement par câble 3 (4) conducteurs, section 0.25 mm², longueur 0.50 m
- Excellentes performances de bruit résiduel en sortie, grâce à des filtres hautes fréquences.
- Blindage intégré réduisant considérablement le couplage capacitif avec le conducteur de courant
- Faible hystérésis magnétique grâce aux noyaux ferromagnétiques à faible rémanence.
- Niveau d'immunité dV/dt de sortie élevé, par rapport au conducteur de courant
et aux champs électriques parasites
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d'augmenter la sensibilité.
(2 tours double la sensibilité)
- Le bon choix du diamètre de passage et le centrage du conducteur primaire améliore la précision.
- La précision peut être doublée en utilisant deux capteurs montés en sens inverse et en mesurant
la tension différentielle entre les deux sorties.
Spécifications :
•Entrée
Courant mesurable (suivant modèle)
0.1 Arms... 200 Arms, +/- 0.1Adc... +/- 320Adc
Puissance absorbée négligeable
Précision +/- 0.8 % du calibre
Linéarité +/- 0.3 %
Offset +/- 0.3 %
•Sortie
Mode commun 2.5 V (= Vref)
excursion de tension +/- 0.625V pour I nominal
+/-1V crête pour Imax.
Bande passante DC… 20 kHz (-3 dB)
Temps de réponse < 10 us
Précision +/- 15 mV
Stabilité thermique +/- 1 mV / °C
résistance de charge > 10 kohms
•Alimentation
continu 5 Vdc +/-5% < 20mA
•Environnement :
Température d’utilisation -25 … 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 100 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
Durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 20 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
Ajustage du signal de sortie :
Offset : potentiomètre K
Gain : potentiomètre L
L’interaction entre les réglages nécessite un réglage en plusieurs passes pour un ajustage optimum.
SHoL21
Capteur de Courant continu et alternatif
Ouvrant diamètre 21 mm à effet Hall
mesure en alternatif 1A... 600A AC
mesure en Continu 1A... 960A DC
mesure en Continu +/-1A... +/-960A DC
Fiche technique
• Diamètre du conducteur primaire 21 mm maxi
• Application : Courant continu et alternatif
• fréquence DC à 20 kHz toute forme d’onde
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide
• Installation sur circuit existant sans démontage
• Fermeture sécurisée par vis
• fixation en saillie (option Rail DIN)
• Précision 0.8%
• Sortie : 2.5V +/- 0.625V typique +/- 1V maxi
• Alimentation : 5V
• Isolation 3Kv
65.50 € HT
+ port et emballage
Description :
- Capteur à noyau divisé en boucle ouverte, installation en saillie ou sur rail DIN,
permettant de mesurer le courant continu, alternatif et impulsionnel.
- Capteur encapsulé en boitier plastique UL94-V0, Indice de protection IP65, bornier IP20
- Raccordement sur connecteur débrochable 4 points
- Excellentes performances de bruit résiduel en sortie, grâce à des filtres hautes fréquences.
- Blindage intégré réduisant considérablement le couplage capacitif avec le conducteur de courant
- Faible hystérésis magnétique grâce aux noyaux ferromagnétiques à faible rémanence.
- Niveau d'immunité dV/dt de sortie élevé, par rapport au conducteur de courant
et aux champs électriques parasites
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire
afin d'augmenter la sensibilité. (2 tours double la sensibilité)
- Le bon choix du diamètre de passage et le centrage du conducteur primaire améliore la précision.
- La précision peut être doublée en utilisant deux capteurs montés en sens inverse
et en mesurant la tension différentielle entre les deux sorties.
Spécifications :
•Entrée
Courant mesurable (suivant modèle)
1 Arms... 600 Arms, +/- 1Adc... +/- 960Adc
Puissance absorbée négligeable
Précision +/- 0.8 % du calibre
Linéarité +/- 0.3 %
Offset +/- 0.3 %
•Sortie
Mode commun 2.5V (= Vref)
excursion de tension +/- 0.625V pour I nominal
+/-1V crête pour Imax.
Bande passante Dc… 20 kHz (-3 dB)
Temps de réponse < 10 us
Précision +/- 15 mV
Stabilité thermique +/- 1 mV / °C
résistance de charge > 10 kohms
•Alimentation
continu 5Vdc +/-5% < 20mA
•Environnement :
Température d’utilisation -25 … 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 100 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
Durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 20 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
Fichier 3D STEP
SHoL23
interfaçage direct avec microcontrôleur ou Raspberry pi ou Arduino
Capteur de Courant instantané Ouvrant
23 mm à effet Hall
Alternatif 1Aac . . 600Aac
Continu (+/-) 1Adc . . 960Adc
Fiche technique
• Diamètre du conducteur primaire 23 mm maxi
• Application : Courant continu et alternatif
• fréquence DC à 25 kHz toute forme d’onde
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide par clip élastique
• Installation sur circuit existant sans démontage
• Autoportant (fente pour colliers de fixation)
• Précision 0.8%
• Sortie : 2.5V +/- 0.625V typique +/- 1V maxi
• Alimentation : 5V
• Isolation 3 kV
68.50 € HT
+ port et emballage
Description :
- Capteur à noyau divisé en boucle ouverte, installation suspendue, fixation par collier permettant de mesurer le courant continu et alternatif.
- Capteur encapsulé en boitier plastique UL94-V0, Indice de protection IP40
- Raccordement par câble 4 conducteurs blindé section 0.25 mm² , longueur 0.50m ( rouge +5V , noir 0V , jaune sortie blanc Vref 2.5V)
- Excellentes performances de bruit résiduel en sortie, grâce à des filtres hautes fréquences.
- Blindage intégré réduisant considérablement le couplage capacitif avec le conducteur de courant
- Faible hystérésis magnétique grâce aux noyaux ferromagnétiques à faible rémanence.
- Niveau d'immunité dV/dt de sortie élevé, par rapport au conducteur de courant et aux champs électriques parasites
- Alimentation mono tension sortie au repos à VCC/2 (2.5V)
- Signal de sortie = 2.5V + (I / In) x 0.625V
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin de mesurer des courants inférieurs. (deux tours doublent la sensibilité)
- Le bon choix du diamètre de passage et le centrage du conducteur primaire améliore la précision.
Spécifications :
•Entrée
Courant mesurable (suivant modèle)
1 Arms. . .600 Arms, +/- 1Adc... +/- 960Adc
Puissance absorbée négligeable
Précision +/- 0.8 % du calibre
Linéarité +/- 0.3 %
Offset +/- 0.3 %
•Sortie
Mode commun 2.5V (= Vref)
excursion de tension +/- 0.625V pour I nominal
+/-1V crête pour Imax.
Bande passante DC… 25 kHz (-3 dB)
Temps de réponse < 10 us
Précision +/- 15 mV
Stabilité thermique +/- 1 mV / °C
résistance de charge > 10 kohms
•Alimentation 5Vdc +/-5%
consommation < 20mA
•Environnement :
Température d’utilisation -20 ... 70 °C
Température de stockage -25... 85 °C
Hygrométrie (non condensé) 95 %
Poids 100 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
Durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 20 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10 . . 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
SHoL30
Capteur de Courant instantané
DC et AC
Ouvrant 30 mm à effet Hall
Alternatif 1Aac . . 1000Aac
Continu (+/-) 1Adc . . 1600Adc
Fiche technique
• Diamètre du conducteur primaire 30 mm maxi
• Application : Courant continu et alternatif
• fréquence DC à 20 kHz toute forme d’onde
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide
• Installation sur circuit existant sans démontage
• Fermeture sécurisée par vis
• fixation en saillie (option Rail DIN)
• Précision 0.8%
• Sortie : 2.5V +/- 0.625V typique +/- 1V maxi
• Alimentation : 5V
• Isolation 3 kV
69.50 € HT
+ port et emballage
SHoL35
mesure de courant ac ou dc pour Raspberry pi ou Arduino ou microcontroleur
mesure de courant ac ou dc pour Raspberry pi ou Arduino ou microcontroleur
Capteur de Courant instantané
DC et AC
Ouvrant 35 mm à effet Hall
Alternatif 10Aac . . 1500Aac
Continu (+/-) 10Adc . . 2400Adc
Fiche technique
• Diamètre du conducteur primaire 35 mm maxi
• Application : Courant continu et alternatif
• fréquence DC à 20 kHz toute forme d’onde
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide
• Installation sur circuit existant sans démontage
• Fermeture sécurisée par vis
• fixation en saillie (option Rail DIN)
• Précision 0.8%
• Sortie : 2.5V +/- 0.625V typique +/- 1V maxi
• Alimentation : 5V
• Isolation 3 kV
73.50 € HT
+ port et emballage
SHoL40
SHoL40-200 200 A ac ou dc +/- 320 A dc SHoL40-400 400 A ac ou dc +/- 640 A dc SHoL40-600 600 A ac ou dc +/- 960 A dc SHoL40-800 800 A ac ou dc +/- 1280 A dc SHoL40-1000 1000 A ac ou dc +/- 1600 A dc SHoL40-2000 2000 A ac ou dc +/- 3200 A dc
SHoL40-200 200 A ac ou dc +/- 320 A dc SHoL40-400 400 A ac ou dc +/- 640 A dc SHoL40-600 600 A ac ou dc +/- 960 A dc SHoL40-800 800 A ac ou dc +/- 1280 A dc SHoL40-1000 1000 A ac ou dc +/- 1600 A dc SHoL40-2000 2000 A ac ou dc +/- 3200 A dc
Capteur de Courant instantané
Ouvrant 40 mm à effet Hall
Alternatif 10Aac . . 2000Aac
Continu (+/-) 10Adc . . 3200Adc
Fiche technique
• Diamètre du conducteur primaire 40 mm maxi
• Application : Courant continu et alternatif
• fréquence DC à 20 kHz toute forme d’onde
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide
• Installation sur circuit existant sans démontage
• Fermeture sécurisée par vis
• fixation en saillie (option Rail DIN)
• Précision 0.8%
• Sortie : 2.5V +/- 0.625V typique +/- 1V maxi
• Alimentation : 5V
• Isolation 3 kV
78.50 € HT
+ port et emballage
SHoL45
Capteur de Courant instantané
Ouvrant 45 mm à effet Hall
Alternatif 10Aac... 1000Aac
Continu (+/-) 10Adc... 1600Adc
Fiche technique
• Diamètre du conducteur primaire 45 mm maxi
• Application : Courant continu et alternatif
• fréquence DC à 20 kHz toute forme d’onde
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide
• Installation sur circuit existant sans démontage
• Fermeture sécurisée par vis
• fixation en saillie (option Rail DIN)
• Précision 0.8%
• Sortie : 2.5V +/- 0.625V typique +/- 1V maxi
• Alimentation : 5V
• Isolation 3 kV
91.50 € HT
+ port et emballage
SHoL65
Capteur de Courant instantané
Ouvrant 65 mm à effet Hall
Alternatif 10Aac . . 1500Aac
Continu (+/-) 10Adc . . 2400Adc
Fiche technique
• Diamètre du conducteur primaire 65 mm maxi
• Application : Courant continu et alternatif
• fréquence DC à 20 kHz toute forme d’onde
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide
• Installation sur circuit existant sans démontage
• Fermeture sécurisée par vis
• fixation en saillie (option Rail DIN)
• Précision 0.8%
• Sortie : 2.5V +/- 0.625V typique +/- 1V maxi
• Alimentation : 5V
• Isolation 3 kV
117.50 € HT
+ port et emballage

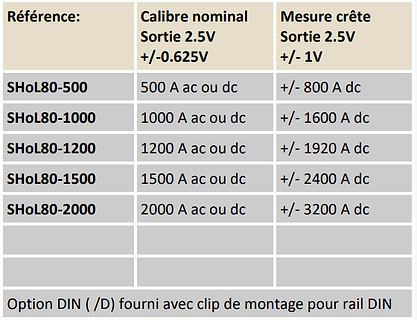

SHoL80
Capteur de Courant instantané
Ouvrant 80 mm à effet Hall
Alternatif 10Aac... 2000Aac
Continu (+/-) 10Adc... 3200Adc
Fiche technique
• Diamètre du conducteur primaire 80 mm maxi
• Application : Courant continu et alternatif
• fréquence DC à 20 kHz toute forme d’onde
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide
• Installation sur circuit existant sans démontage
• Fermeture sécurisée par vis
• fixation en saillie (option Rail DIN)
• Précision 0.8%
• Sortie : 2.5V +/- 0.625V typique +/- 1V maxi
• Alimentation : 5V
• Isolation 3 kV
118.50 € HT
+ port et emballage
SHoL6416
Capteur de Courant instantané
uvrant 64 x 16 mm à effet Hall
pour jeu de barres cuivre
Alternatif 10Aac... 2000Aac
Continu (+/-) 10Adc... 3200Adc
Fiche technique
• Dimension de la barre primaire 64 x 16 mm maxi
• Application : Courant continu et alternatif
• fréquence DC à 20 kHz toute forme d’onde
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide
• Installation sur circuit existant sans démontage
• Fermeture sécurisée par vis
• fixation en saillie
• Précision 0.8%
• Sortie : 2.5V +/- 0.625V typique +/- 1V maxi
• Alimentation : 5V
• Isolation 3 kV
89.50 € HT
+ port et emballage
SHoL8422
Capteur de Courant instantané
Ouvrant 84 x 22 mm à effet Hall
pour jeu de barres cuivre
Alternatif 10Aac... 2000Aac
Continu (+/-) 10Adc... 3200Adc
Fiche technique
• Dimension de la barre primaire 84 x 22 mm maxi
• Application : Courant continu et alternatif
• fréquence DC à 20 kHz toute forme d’onde
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide
• Installation sur circuit existant sans démontage
• Fermeture sécurisée par vis
• fixation en saillie
• Précision 0.8%
• Sortie : 2.5V +/- 0.625V typique +/- 1V maxi
• Alimentation : 5V
• Isolation 3 kV
126.50 € HT
+ port et emballage

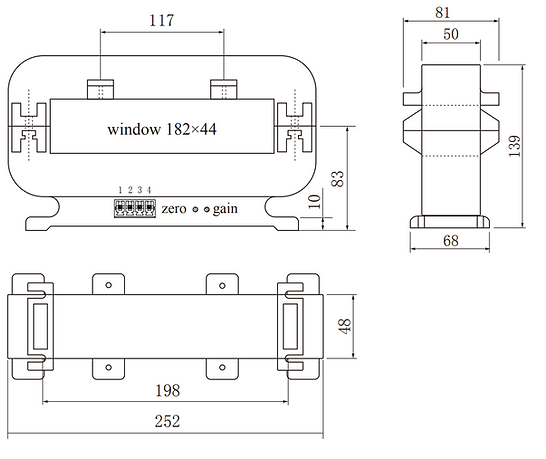

SHoL18244
Capteur de Courant instantané
Ouvrant 182 x 44 mm à effet Hall
pour jeu de barres cuivre
Continu +/-20Adc... +/-5000Adc
Alternatif 20Aac... 5000Aac
Fiche technique
• Dimension de passage 182 x 44 mm maxi
• Application : Courant continu et alternatif
• fréquence DC à 20 kHz toute forme d’onde
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide par vis
• Installation sur circuit existant sans démontage
• Fixation sur la barre de courant primaire ou en saillie
• Précision 0.8%
• Sortie : 2.5V +/- 0.625V typique +/- 1V maxi
• Alimentation : 5V
• Isolation 6 kV
189.50 € HT
+ port et emballage
Description :
- Capteur à effet hall en boucle ouverte
- Encapsulé en boitier plastique UL94-V0 et ouvrant
- Indice de protection IP20

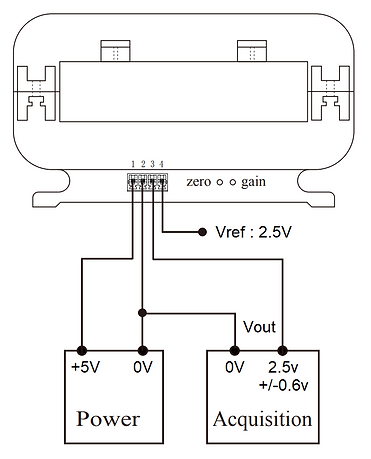

- Raccordement sur connecteur débrochable 4 points
Mise en œuvre :
- Le bon choix de l’ouverture de passage et le centrage de la barre primaire améliore la précision.
- La flèche sur le capteur donne la phase du signal de sortie.
Applications :
- Ferroviaire, Métallurgie, Machine de soudage, onduleur,
- Variateur de fréquence, Alimentation de puissance
•Spécifications :
•Entrée
Courant mesurable 20 Arms... 5000 Arms
(suivant modèle) +/- 20Adc... +/- 6000Adc
Puissance absorbée négligeable
Précision +/- 0.8 % du calibre
Linéarité +/- 0.4 %
Offset magnétique +/- 0.3 %
•Sortie
Tension +/- 0.625V pour I nominal
+/-1V crête pour Imax. (non garantie)
Mode commun 2.5V (= Vref) i entrée = 0A
Bande passante DC… 20 kHz (-3 dB)
Temps de réponse < 10 us
Précision +/- 15 mV
Stabilité thermique +/- 1 mV / °C
résistance de charge > 10 kohms
•Alimentation
continu 5Vdc +/-5% < 20mA
•Environnement :
Température d’utilisation -25... 85 °C
Température de stockage -40... 100 °C
Hygrométrie (non condensé) 95 %
Poids 5 kg
Rigidité diélectrique 6000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
Vous ne trouvez pas le capteur que vous cherchez,
nous avons d'autres solutions hors catalogue, écrivez-nous.
