Solutions innovantes pour la mesure électrique
Transformateurs de courant sortie 4-20 mA
STo2F16
Transformateurs d'intensité ouvrant
4-20mA technique 2fils
Transformateur de courant à transducteur intégré 5A 10A 20A 25A 32A 50A,
Sortie 4-20mA alimenté par la boucle 24V
Tore de mesure ouvrant sur charnière
pour câble de 16 mm maximum
Fréquence 50 Hz, 60 Hz, 400 Hz,...
Fiche technique
mise en oeuvre de la boucle 4-20 mA en technique 2 fils
• Diamètre du conducteur primaire 16 mm maxi
• Application : Courant alternatif
• fréquence 25 Hz... 1000 Hz toute forme d’onde
• Sortie signal valeur efficace (RMS)
• Fermeture et ouverture rapide
• Installation sur circuit existant sans démontage
• Fermeture sécurisée par clip élastique
• Autoportant et collier de fixation sur le câble
• Précision 0.8% suivant EN 60688
• Sortie : 4...20mA technique 2 fils
• Alimentation 24Vdc par la boucle de courant
• Isolation Entrée (conducteur nu)/Sortie : 800 Vac
• Isolation Sortie/boîtier 3000 Vac
74.50 € HT
+ port et emballage
Présentation :
Mesurez vos courants jusqu’à 100 A en toute simplicité avec le STo2F16,
un transformateur de courant conçu pour les installations monophasées et triphasées.
Doté d’un noyau divisé (ouvert), il s’installe sans couper l’alimentation, en quelques minutes.
Sa sortie standard 4-20 mA permet une intégration directe dans vos systèmes : automates (API), GTB/GTC, ou afficheurs analogiques.
Avantage :
Installation rapide et sans coupure, Sortie 4-20 mA compatible automate, Fiable et économique
Parfait pour les environnements industriels et tertiaires. Une solution idéale pour la supervision énergétique, la mesure de charge ou la maintenance prédictive.
Description :
Le transformateur de courant permet la conversion d'un courant alternatif en un signal proportionnel 4.20 mA système 2 fils (alimenté par la boucle)
- Tore de mesure avec une ouverture de 16 mm encapsulé en boitier plastique UL94-V0
- Conversion RMS vers 4...20mA incorporée,
Permettant l'interfaçage direct d'automates ou de centrales d'acquisitions
- Indice de protection IP20
- Raccordement par bornier 2 plots
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Le bon choix du diamètre de passage et le centrage du conducteur primaire améliore la précision.
- Lors des opérations d’ouverture, il faut préserver la propreté de l’entrefer
pour garantir les caractéristiques métrologiques.
- Un nombre important d’opérations d’ouvertures / fermeture peut à terme altérer la précision,
par diminution de la pression sur l’entrefer. (durée de vie environs 200 ouvertures/fermetures)
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être améliorée en fonction de la catégorie d'isolation du câble (se référer aux indications du fabricant du câble)
Spécifications :
•Entrée (suivant modèle)
Courant mesurable 0.1 Arms. . .100 Arms
Bande passante 25 Hz. . . 1 kHz (-3 dB)
Plage de fonctionnement 0-120%
Courant maximal admissible 600 %
Facteur de crête maximum mesurable 3
Puissance absorbée négligeable
Précision @ 25°C +/- 0.8 % du calibre
Linéarité +/- 0.3 %
Offset +/- 0.2 %
Stabilité thermique +/- 0.005% / °C
•Sortie
Alimenté par la boucle 4... 20 mA technique 2 fils
Charge maxi : 600 ohms @ 24 Vdc
Influence de la charge 0.005 % / 100 ohms
Influence de l'alimentation 0.003 % / V
Courant Maxi > 23 mA
Temps de réponse < 350 ms
•Alimentation par la boucle de courant en technique 2 fils 24Vdc typique.
Plage admissible 12... 32Vdc
•Environnement :
Température d’utilisation -25 … 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 100 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 20 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
Fichier 3D STEP
STo2F24
Transformateurs d'intensité
4-20mA technique 2 fils
technique 2 fils (alimenté par la boucle 24V)
transformateur de courant alimenté par la boucle 4-20mA

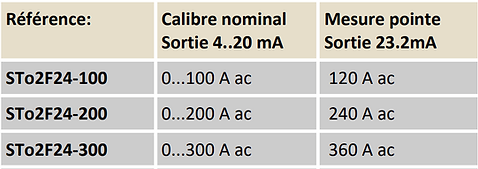

courbe de réponse
technique 2 fils (alimenté par la boucle 24V)
Transformateur de courant ouvrant
100A 200A 300A
sortie 4-20mA alimenté par la boucle 24V
Tore de mesure pour câble 24 mm maxi
Fréquence 50 Hz, 60 Hz, 400 Hz
Fiche technique
• Diamètre du conducteur primaire 24 mm maxi
• Application : Courant alternatif
• fréquence 25 Hz... 1000 Hz toute forme d’onde
• Sortie signal valeur efficace (RMS)
• Fermeture et ouverture rapide
• Installation sur circuit existant sans démontage
• Fermeture sécurisée par clip élastique
• Autoportant et collier de fixation sur le câble
• Précision 0.8% suivant EN 60688
• Sortie : 4...20mA technique 2 fils
• Alimentation 24Vdc par la boucle de courant
• Isolation Entrée (conducteur nu)/Sortie : 800 Vac
• Isolation Sortie/boîtier 3000 Vac
89.50 € HT
+ port et emballage
Description :
Le STo2F24 est un transformateur de courant alternatif (AC) conçu pour mesurer des intensités jusqu’à 300 A sur des installations monophasées ou triphasées.
Intégrant un convertisseur 4-20 mA en sortie, ce capteur est idéal pour l’envoi de données vers des automates programmables (API), des systèmes de supervision (GTB, GTC), ou des afficheurs analogiques. Basé sur la technologie de transformation de courant à noyau divisé,
il offre une solution robuste, économique et sans contact sur la ligne mesurée.
Il est parfaitement adapté aux environnements industriels et tertiaires.
Avantage :
- Tore de mesure avec une ouverture de 24 mm encapsulé en boitier plastique UL94-V0
- Conversion RMS vers 4...20mA incorporée,
permet l'interfaçage direct d'automates ou de centrales d'acquisitions
- Indice de protection IP20
- Raccordement par bornier à visser 2 plots
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Le bon choix du diamètre de passage et le centrage du conducteur primaire améliore la précision.
- Lors des opérations d’ouverture, il faut préserver la propreté de l’entrefer
pour garantir les caractéristiques métrologiques.
- Un nombre important d’opérations d’ouvertures / fermeture peut à terme altérer la précision,
par diminution de la pression sur l’entrefer. (durée de vie environs 200 ouvertures/fermetures)
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être améliorée en fonction de la catégorie d'isolation du câble (se référer aux indications du fabricant du câble)
Spécifications :
•Entrée (suivant modèle)
Courant mesurable 1 Arms. . .300 Arms
Bande passante 25 Hz... 1 kHz (-3 dB)
Plage de fonctionnement 0-120%
Courant maximal admissible 600 %
Facteur de crête maximum mesurable 3
Puissance absorbée négligeable
Précision @ 25°C +/- 0.8 % du calibre
Linéarité +/- 0.3 %
Offset +/- 0.2 %
Stabilité thermique +/- 0.005% / °C
•Sortie
Alimenté par la boucle 4... 20 mA technique 2 fils
Charge maxi : 600 ohms @ 24 Vdc
Influence de la charge 0.005 % / 100 ohms
Influence de l'alimentation 0.003 % / V
Courant Maxi > 23 mA
Temps de réponse < 350 ms
•Alimentation par la boucle de courant en technique 2 fils 24Vdc typique
Plage admissible 12... 32Vdc
•Environnement :
Température d’utilisation -25 … 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 200 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 20 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
STo2F36
Transformateur
d'intensité
technique 2 fils 4-20mA
alimenté par la boucle 24V technique 2 fils
alimenté par la boucle 4-20mA technique 2 fils

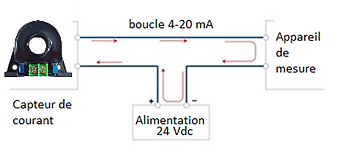

schéma de la boucle de courant technique deux fils
alimenté par la boucle 24V technique 2 fils
Transformateur de Courant ouvrant
150A 200A 300A 400A 500A 800A
Sortie 4-20mA alimenté par la boucle 24V
Tore de mesure pour câble 36 mm maxi
Fréquence 50 Hz, 60 Hz, 400 Hz
Fiche technique
• Diamètre du conducteur primaire 36 mm maxi
• Application : Courant alternatif
• fréquence 25 Hz... 1000 Hz toute forme d’onde
• Sortie signal valeur efficace (RMS)
• Fermeture et ouverture rapide
• Installation sur circuit existant sans démontage
• Fermeture sécurisée par clip élastique
• Autoportant et collier de fixation sur le câble
• Précision 0.8% suivant EN 60688
• Sortie : 4...20mA technique 2 fils
• Alimentation 24Vdc par la boucle de courant
• Isolation Entrée (conducteur nu)/Sortie : 800 Vac
• Isolation Sortie/boîtier 3000 Vac
98.50 € HT
+ port et emballage
Description :
Le STo2F36 est un transformateur de courant alternatif (AC) conçu pour surveiller des intensités jusqu’à 800 A, aussi bien sur des réseaux monophasés que triphasés.
Grâce à son convertisseur intégré 4-20 mA, il permet une transmission directe des mesures vers des automates (API), des systèmes de supervision (GTB, GTC), ou encore des afficheurs analogiques.
Doté d’un noyau divisé (split-core), il s’installe facilement sans interruption du circuit électrique,
ce qui en fait une solution pratique, fiable et économique.
Ce transformateur est particulièrement bien adapté aux besoins de mesure en milieu industriel ou tertiaire, où robustesse et simplicité d’intégration sont essentielles.
Avantage :
- Tore de mesure avec une ouverture de 36 mm encapsulé en boitier plastique UL94-V0
- Convertisseur RMS vers 4...20mA incorporé,
permet l'interfaçage direct d'automates ou de centrales d'acquisitions
- Indice de protection IP20
- Raccordement par bornier 2 plots
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Le bon choix du diamètre de passage et le centrage du conducteur primaire améliore la précision.
- Lors des opérations d’ouverture, il faut préserver la propreté de l’entrefer
pour garantir les caractéristiques métrologiques.
- Un nombre important d’opérations d’ouvertures / fermeture peut à terme altérer la précision,
par diminution de la pression sur l’entrefer. (durée de vie environs 200 ouvertures/fermetures)
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être améliorée en fonction de la catégorie d'isolation du câble (se référer aux indications du fabricant du câble)
Spécifications :
•Entrée (suivant modèle)
Courant mesurable 1 Arms... 800 Arms
Bande passante 25 Hz... 1 kHz (-3 dB)
Plage de fonctionnement 0-120%
Courant maximal admissible 300 %
Facteur de crête maximum mesurable 3
Puissance absorbée négligeable
Précision @ 25°C +/- 0.8 % du calibre
Linéarité +/- 0.3 %
Offset +/- 0.2 %
Stabilité thermique +/- 0.005% / °C
•Sortie
Alimenté par la boucle 4... 20 mA technique 2 fils
Charge maxi : 600 ohms @ 24 Vdc
Influence de la charge 0.005 % / 100 ohms
Influence de l'alimentation 0.003 % / V
Courant Maxi > 23 mA
Temps de réponse < 350 ms
•Alimentation par la boucle de courant en technique 2 fils 24Vdc typique
Plage admissible 12... 32Vdc
•Environnement :
Température d’utilisation -25 … 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 300 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 20 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A

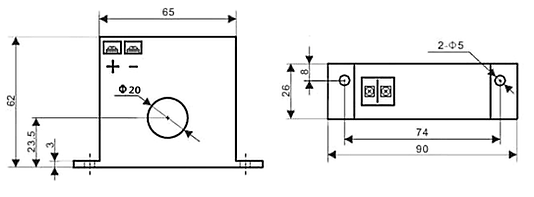

STi2F20
Transformateur de courant
10 Aac à 100 Aac, ouverture 20 mm
sortie 4-20 mA, 2 fils
Mesure RMS 50 Hz 60 Hz 400 Hz
Fiche technique
• Design compact et robuste
• Non intrusif, diamètre de passage primaire 20 mm
• Mesure RMS pour courant alternatif
• fréquence de 20 Hz à 1 kHz @ -3dB
• fixation horizontale / verticale, en option Rail DIN
• Précision 0.5%
• Sortie 4-20mA (technique 2 fils)
• Alimentation 24Vdc par la boucle de courant
• Isolation primaire secondaire 5Kv
64.50 € HT
+ port et emballage
Description :
- Bobinage torique robuste encapsulé en résine époxy.
- Boitier retardateur de flamme UL94-V0
- Indice de protection boitier IP60, connecteur IP00
- Raccordement sur bornier à visser 2 points
- Le transformateur s'alimente avec une tension continu de 12V à 32V (24V nominal) et fourni un courant 4-20mA proportionnel à la valeur efficace du courant au primaire.
- Remplace avantageusement les transformateurs de courant conventionnel,
ne nécessite pas de transducteur.
- Le capteur est insensible aux courants adjacent (Ac ou Dc)
- Deux potentiomètres permettent le ré-ajustage de la sortie 4-20mA
Mise en œuvre :
-Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- La précision n’est pas impactée par le centrage du conducteur primaire
Applications :
Variateurs de vitesse Moteurs, réseaux alternatifs 50 Hz, 60 Hz ou 400 Hz
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être améliorée en fonction de la catégorie d'isolation du câble.
(se référer aux indications du fabricant du câble)
Spécifications :
•Entrée (suivant modèle)
Courant mesurable 0.1 Aac . . .100 Aac efficace Puissance absorbée négligeable
Plage de mesure 0-120% du calibre
Facteur de crête maxi 3
Surcharge maximale 600% ( 60 secondes)
Bande passante 20Hz...1kHz @ -3dB
Précision +/- 0.5 % du calibre @ 25°C
Linéarité +/- 0.5 %
Hystérésis +/- 0.2 %
•Sortie
Alimenté par la boucle 4... 20 mA technique 2 fils
(Le signal de sortie reflète la valeur RMS du courant primaire)
Charge 0... 600 ohms @ 24 Vdc
Influence de la charge < 0.005 % / 100 ohms
Influence de l'alimentation < 0.003 % / V
Stabilité thermique +/- 0.005 mA / °C
Temps de réponse < 300 ms @ 63%
•Alimentation par la boucle de courant en technique 2 fils 24Vdc typique,
plage admissible 12...32Vdc
•Environnement :
Température d’utilisation -25... 85 °C
Température de stockage -40... 85 °C
Hygrométrie (non condensé) 95 %
Poids 95 g
Rigidité diélectrique 5000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 500 000 Hrs @ 25°C
durée de vie utile > 150 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
STi2F20 avec option Rail DIN
STi420P
Transformateur de Courant
diamètre 20 mm Calibres configurables 10A, 20A, 50A ou 100A, 150A, 200A Alternatif 50 Hz - 60 Hz
sortie 4-20 mA
Fiche technique
• Diamètre du conducteur primaire 20 mm maxi
• Application : Courant alternatif sinusoïdal
• fréquence 50 Hz / 60 Hz / 400 Hz sur demande
• 3 étendues de mesure configurable par cavalier
• STi420PL: 0…10A, 0…20A, 0…50A
• STi420PH: 0… 100A, 0… 150A, 0… 200A
• Précision 0.4% suivant EN 60688
• Sortie : 4... 20mA en technique 2 fils (valeur efficace)
• Alimentation 24Vdc par la boucle de courant 4-20mA
• Isolation 3 kV
89.50 € HT
+ port et emballage
Description :
Ce transformateur de courant permet la conversion d'un courant alternatif en un signal proportionnel 4-20mA
et permet l'interfaçage direct d'automates ou de centrales d'acquisitions
- Capteur encapsulé en boitier plastique UL94-V0
- Indice de protection IP20
- Raccordement par bornier 2 plots à visser
- fixation en saillie (option clip de montage sur rail DIN)
Mise en œuvre :
- Positionner le cavalier en fonction de l’étendue de mesure souhaité.
(suivant abaque sur la face avant de l’appareil)
- Passer le conducteur primaire par l’ouverture de mesure,
possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Raccorder la boucle 4-20mA, l'appareil est protégé contre les inversions de polarité.
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être améliorée en fonction de la catégorie d'isolation du câble (se référer aux indications du fabricant du câble).
•Spécifications :
•Entrée (suivant modèle)
Courant mesurable 0.1 Arms... 200 Arms
Bande passante 40 Hz... 1 kHz (-3 dB)
Plage de fonctionnement 0-120%
Courant maximal admissible 600 %
Facteur de crête maximum mesurable 2
Puissance absorbée négligeable
Précision @ 25°C +/- 0.8 % du calibre
Linéarité +/- 0.3 %
Offset +/- 0.2 %
Stabilité thermique +/- 0.01% / °C
•Sortie
Alimenté par la boucle 4... 20 mA technique 2 fils Charge maxi: 600 Ohms @ 24 Vdc
Influence de la charge 0.005 % / 100 ohms Influence de l'alimentation 0.003 % / V
Courant Maxi > 23mA
Temps de réponse < 350 ms
•Alimentation
Boucle de courant en technique 2 fils 24Vdc typ.
Plage admissible 12... 32Vdc
•Environnement :
Température d’utilisation -25 … 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 120 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 2 000 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 20 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
STo3F32
Transformateurs d'intensité
sortie 4-20mA active
Transformateur d'intensité 20A 50A
sortie 4-20 mA active, technique 3-4 fils
Diamètre de passage 32 mm ouvrant
Fréquence 50 Hz, 60 Hz, 400 Hz...
Alimentation 24Vdc
Fiche technique
• Diamètre du conducteur primaire 32 mm maxi
• Application : Courant alternatif
• Plage de fréquence admissible 25 Hz... 1000 Hz
• Mesure valeur efficace (RMS)
• Fermeture et ouverture sécurisée par 2 vis
• Installation sur circuit existant sans démontage
• Fixation sur rail DIN ou sur châssis en saillie
• Précision 0.8%
• Sortie : 4...20mA active montage 3 fils ou 4 fils
• Alimentation 24Vdc
• Isolation Entrée (conducteur nu)/Sortie : 800 Vac
• Isolation Sortie/boîtier 3000 Vac
116.50 € HT
+ port et emballage
Description :
- Tore de mesure avec une ouverture de 32 mm encapsulé en boitier plastique UL94-V0
- Sortie 4-20mA ré-ajustable par potentiomètre,
permet l'interfaçage direct d'automates ou de centrales d'acquisitions sans convertisseur de mesure.
- Indice de protection IP20
- Raccordement par connecteur 4 points débrochable
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Le bon choix du diamètre de passage et le centrage du conducteur primaire améliore la précision.
- Lors des opérations d’ouverture, il faut préserver la propreté de l’entrefer
pour garantir les caractéristiques métrologiques.
- Un nombre important d’opérations d’ouvertures / fermeture peut à terme altérer la précision,
par diminution de la pression sur l’entrefer. (durée de vie environs 200 ouvertures/fermetures)
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être améliorée en fonction de la catégorie d'isolation du câble (se référer aux indications du fabricant du câble)
Spécifications :
•Entrée
Courant mesurable 0.2 A rms... 60A rms
Bande passante 25 Hz... 1 kHz (-3 dB)
Plage de fonctionnement 0-120%
Courant maximal admissible 800 %
Facteur de crête maximum mesurable 3
Puissance absorbée négligeable
Précision @ 25°C +/- 0.8 % du calibre
Linéarité +/- 0.3 %
Offset +/- 0.3 %
Stabilité thermique +/- 0.005% / °C
•Sortie
4-20mA active technique 3 fils / 4 fils
Charge maxi : 600 ohms @ 24 Vdc
Influence de la charge 0.005 % / 100 ohms
Influence de l'alimentation 0.003 % / V
Courant Maxi > 23 mA
Temps de réponse < 350 ms
•Alimentation
Tension admissible 12Vdc... 28Vdc
Consommation 25 mA + i sortie (50 mA Max)
•Environnement :
Température d’utilisation -25… 75 °C
Température de stockage -40… 85 °C
Hygrométrie (non condensé) 95 %
Poids 100 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 20 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
