Solutions intégrées pour la mesure électrique
SCVAC Transducteur de tension AC rail DIN
Capteur de tension alternative
Entrée : 50V, 100V, 200V, 300V, 400V, 500V
Mesure de signaux bruités
filtre suppresseur de perturbation
Sortie: 4-20mA, 0-10V, 0-5V filtrée
isolation 2.5kv
Fiche technique
• Entrée tension AC isolée
• Fréquence 50Hz 60Hz 400Hz
• Sortie : 4-20mA, 0-10V ou 0-5V (montage 3 ou 4 fils)
• Précision < 0.5%
• Filtre de lissage 350ms pour signal perturbé
• Alimentation: 24Vdc nominal
• Isolation 2.5Kv 50Hz
• Fixation sur Rail DIN
99.50 € HT
+ port et emballage
Description :
- Capteur encapsulé en boîtier pour montage sur rail DIN UL94-V0.
- Indice de protection IP53 ; connecteur IP20.
- Raccordement sur bornier à visser.
- Isolation entrée sortie renforcée.
Mise en œuvre:
- Raccordement direct du signal haute tension (protection par fusible 100 mA recommandé)
Ce capteur doit être utilisé dans des circuits secondaires à énergie limitée selon CEI 61010-1
Avantages:
● Excellente précision, très bonne linéarité.
● Faible consommation
● Faible dérive thermique
● Haute immunité aux champs externes
● Grande robustesse en milieu fortement perturbé (pas de composant actif au primaire)
● Insensible à la poussière, bonne tenue aux vibrations
Applications:
● Mesure de tension alternative en environnement industriel difficile ou bruité
Spécifications :
• Entrée (suivant modèle)
Tension mesurable 0.5Vac… 500Vac
Gamme de fréquence 25Hz … 1kHz
Courant absorbé < 1mA
Impédance d’entrée 1kohms / volt
Précision +/- 0.5 % du calibre
Linéarité +/- 0.3 % Offset +/- 0.25 %
• Sortie (Le signal de sortie reflète la valeur efficace de la tension au primaire)
Sortie courant 4-20 mA
Courant Maxi 23.2 mA @ 1.2 in
Charge 0...600 Ohms @ 24 Vdc
Influence de la charge < 0.005 % / 100 Ohms Sortie tension 0-5Vdc / 0-10Vdc
Tension Maxi 6Vdc / 12Vdc @ 1.2 Un
Charge > 10Kohms Ohms
Impédance de sorite < 100 ohms
Influence de l'alimentation < 0.003 % / V
Stabilité thermique +/- 0.03% / °C
Temps de réponse < 350 ms @ 63%
• Alimentation :
Tension admissible 19Vdc… 28Vdc
Consommation < 35 mA
•Environnement :
Température d’utilisation -25... 65 °C
Température de stockage -40… 85 °C
Hygrométrie (non condensé) 95 %
Poids 65 grammes
Rigidité diélectrique 2500 Vac, 3500 Vdc
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A

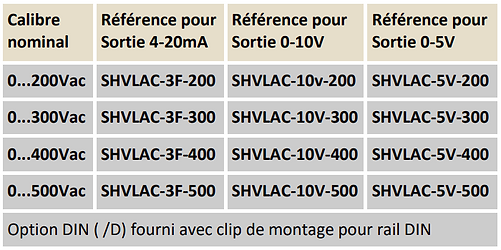

SHVLAC
Transducteur de tension
Alternative efficace
Capteur de Tension 115V 230V 400V RMS
Mesure efficace pour tension Alternative
Fréquence 50hz 60Hz 400Hz
Sortie : 4-20mA, 0-10V, 0-5V (valeur RMS)
isolation 3kv
Fiche technique
• Entrée haute tension directe 600Vac maxi
• Gamme de fréquence 25Hz à 1000Hz
• Mesure efficace pour entrée sinus
• Précision < 0.5%
• Sortie : 4-20mA, 0-10V ou 0-5V
(montage 3 ou 4 fils)
• Alimentation : 24Vdc nominal
(également disponible en 12Vdc)
• Isolation 3 kV 50Hz
• Fixation en saillie (option Rail DIN)
112.50 € HT
+ port et emballage
Description :
- Capteur encapsulé en résine époxy UL94-V0
- Indice de protection IP53 ; connecteur IP20
- Raccordement sur bornier à visser
- Isolation entrée sortie renforcée
Mise en œuvre:
-Raccordement directe du signal haute tension ( protection par fusible 100mA recommandé)
Ce capteur doit être utilisé dans des circuits secondaires à énergie limitée selon CEI 61010-1
Avantages:
● Excellente précision , Très bonne linéarité
● Faible consommation
● Faible dérive thermique
● Faible temps de réponse
● Large bande passante en fréquence
● Haute immunité aux champs externes
● Faible perturbation en mode commun
● Insensible à la poussière, bonne tenue aux vibrations
Applications:
● Mesure de tension efficace en environnement industriel
Spécifications :
•Entrée (suivant modèle)
Tension mesurable 2Vrms… 600Vrms
Plage de fréquence 25 Hz… 1 kHz @ -3dB Courant absorbée < 1mA
Précision +/- 0.5 % du calibre
Linéarité +/- 0.3 % Offset +/- 0.25 %
•Sortie
(Le signal de sortie reflète la valeur efficace de la tension au primaire)
Sortie courant 4-20 mA
Courant Maxi 23.2 mA @ 1.2 in
Charge 0...600 Ohms @ 24 Vdc
Influence de la charge < 0.005 % / 100 Ohms
Sortie tension 0-5Vdc / 0-10Vdc
Tension Maxi 6Vdc / 12Vdc @ 1.2 Un
Charge > 10Kohms Ohms
Impédance de sorite < 100 ohms
Influence de l'alimentation < 0.003 % / V
Stabilité thermique +/- 0.03% / °C
Temps de réponse < 350 ms @ 63%
•Alimentation :
Tension admissible 18Vdc… 26Vdc Consommation 35 mA + i sortie (60mA Max)
•Environnement :
Température d’utilisation -25... 85 °C
Température de stockage -40… 85 °C
Hygrométrie (non condensé) 95 %
Poids 100 grammes
Rigidité diélectrique 3000 Vac, 4000 Vdc
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
Montage railDIN
SHVAC
Transducteur de tension
Alternative efficace
Capteur de Tension Alternatif RMS
Mesure efficace 0...800Vac...1000Vac
Fréquence 50Hz 60Hz et 400Hz
Sortie : 4-20mA, 0-10V, 0-5V (valeur RMS)
isolation 3kv
Fiche technique
• Entrée haute tension directe 1000Vac maxi
• Gamme de fréquence 25Hz à 1000Hz
• Mesure efficace pour entrée sinus
• Précision < 0.5%
• Sortie : 4-20mA, 0-10V ou 0-5V
(montage 3 ou 4 fils)
• Alimentation : 24Vdc nominal
(également disponible en 12Vdc)
• Isolation 3 kV 50Hz
• Fixation en saillie
139.50 € HT
+ port et emballage
Description :
- Capteur encapsulé en résine époxy UL94-V0
- Indice de protection IP53 ; connecteur IP20
- Raccordement sur bornier à visser
- Isolation entrée sortie renforcée
Mise en œuvre :
- Raccordement directe du signal haute tension (protection par fusible 100mA recommandé)
Ce capteur doit être utilisé dans des circuits secondaires à énergie limitée selon CEI 61010-1
Avantages :
● Excellente précision, Très bonne linéarité
● Faible consommation
● Faible dérive thermique
● Faible temps de réponse
● Large bande passante en fréquence
● Haute immunité aux champs externes
● Faible perturbation en mode commun
● Insensible à la poussière, bonne tenue aux vibrations
Applications :
● Mesure de tension efficace en environnement industriel
Spécifications :
•Entrée (suivant modèle)
Tension mesurable 10Vrms… 1000Vrms
Plage de fréquence 25 Hz… 1 kHz @ -3dB Courant absorbée < 1mA
Précision +/- 0.5 % du calibre
Linéarité +/- 0.3 % Offset +/- 0.25 %
•Sortie
(Le signal de sortie reflète la valeur efficace de la tension au primaire)
Sortie courant 4-20 mA
Courant Maxi 23.2 mA @ 1.2 in
Charge 0...600 Ohms @ 24 Vdc
Influence de la charge < 0.005 % / 100 Ohms
Sortie tension 0-5Vdc / 0-10Vdc
Tension Maxi 6Vdc / 12Vdc @ 1.2 Un
Charge > 10Kohms Ohms
Impédance de sorite < 100 ohms
Influence de l'alimentation < 0.003 % / V
Stabilité thermique +/- 0.03% / °C
Temps de réponse < 350 ms @ 63%
•Alimentation :
Tension admissible 18Vdc… 26Vdc Consommation 35 mA + i sortie (60mA Max)
•Environnement :
Température d’utilisation -25... 70 °C
Température de stockage -40… 85 °C
Hygrométrie (non condensé) 95 %
Poids 400 grammes
Rigidité diélectrique 3000 Vac, 4000 Vdc
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
SUHVAC
Transducteur de tension
Alternative efficace
Capteur de Tension Alternatif RMS
Mesure efficace 0 à 2000Vac
Fréquence 50Hz 60Hz et 400Hz
Sortie : 4-20mA, 0-10V, 0-5V (valeur RMS)
isolation 6kv
Fiche technique
• Entrée haute tension directe 2000Vac maxi
• Gamme de fréquence 25Hz à 1000Hz
• Mesure efficace pour entrée sinus
• Précision < 0.5%
• Sortie : 4-20mA, 0-10V ou 0-5V
(montage 3 ou 4 fils)
• Alimentation : 24Vdc nominal
(également disponible en 12Vdc)
• Isolation 6 kV 50Hz
• Fixation en saillie (option Rail DIN)
169.50 € HT
+ port et emballage
Description :
- Capteur encapsulé en résine époxy UL94-V0
- Indice de protection IP53 ; connecteur IP20
- Raccordement sur bornier à visser
- Isolation entrée sortie renforcée
Mise en œuvre:
-Raccordement directe du signal haute tension ( protection par fusible 100mA recommandé)
Ce capteur doit être utilisé dans des circuits secondaires à énergie limitée selon CEI 61010-1
Avantages:
● Excellente précision , Très bonne linéarité
● Faible consommation
● Faible dérive thermique
● Faible temps de réponse
● Large bande passante en fréquence
● Haute immunité aux champs externes
● Faible perturbation en mode commun
● Insensible à la poussière, bonne tenue aux vibrations
Applications:
● Mesure de tension efficace en environnement industriel
Spécifications :
•Entrée (suivant modèle)
Tension mesurable 10Vrms… 1000Vrms
Plage de fréquence 25 Hz… 1 kHz @ -3dB Courant absorbée < 1mA
Précision +/- 0.5 % du calibre
Linéarité +/- 0.3 % Offset +/- 0.25 %
•Sortie
(Le signal de sortie reflète la valeur efficace de la tension au primaire)
Sortie courant 4-20 mA
Courant Maxi 23.2 mA @ 1.2 in
Charge 0...600 Ohms @ 24 Vdc
Influence de la charge < 0.005 % / 100 Ohms
Sortie tension 0-5Vdc / 0-10Vdc
Tension Maxi 6Vdc / 12Vdc @ 1.2 Un
Charge > 10Kohms Ohms
Impédance de sorite < 100 ohms
Influence de l'alimentation < 0.003 % / V
Stabilité thermique +/- 0.03% / °C
Temps de réponse < 350 ms @ 63%
•Alimentation :
Tension admissible 18Vdc… 26Vdc Consommation 35 mA + i sortie (60mA Max)
•Environnement :
Température d’utilisation -25... 70 °C
Température de stockage -40… 85 °C
Hygrométrie (non condensé) 95 %
Poids 600 grammes
Rigidité diélectrique 6000 Vac, 8000 Vdc
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
