Solutions intégrées pour la mesure électrique
Transformateur de tension, transformateur de potentiel
STP30
Transformateur de mesure de tension Transformateur de potentiel
Primaire 100Vac, 230Vac, 400Vac, 690Vac, 1000Vac, 2000Vac, 3000Vac
Secondaire 5Vac, 10Vac, 100Vac
Fiche technique
• Entrée tension directe jusqu’à 3000Vac
• Application : isolation et mise à niveau du signal
• Fréquence 50Hz 60Hz
• Sortie signal instantanée 5Vac, 10Vac ou 100Vac
• fixation en saillie STP30 ou sur rail DIN STP30-DIN
• Précision 0.5% à 1%
• Puissance de sortie 0.5VA / 1VA
• Isolation 5 kV à 15 kV
89.50 € HT
+ port et emballage
Description :
- Transformateur à enrobage époxy sous vide.
- Déverminage haute température (100 °C/6 h), durée de vie > 20 ans.
- Haute résistance aux chocs électriques.
- Excellente linéarité grâce à l'utilisation de tôles d'acier au silicium à haute efficacité.
- Boîtier plastique PBT, respectueux de l'environnement, ignifuge UL94-V0 et résistant à 120 °C sans déformation.
- Structure robuste, installation facile, résistance aux chocs et vibrations, étanche et résistant à l'humidité.
- Indice de protection IP53 ; connecteur IP20.
- Raccordement sur bornier à visser.
- Isolation entrée sortie renforcée classe B (130°C).
Mise en œuvre et recommandations :
Protection par fusible 100 mA au primaire recommandée.
Les transformateurs de tension sont spécifiquement conçus pour alimenter des équipements de mesure.
Il est donc déconseillé d’y raccorder d’autres dispositifs susceptibles d’altérer leur précision.
En effet, toute charge supplémentaire peut augmenter l’erreur de déphasage et dégrader l’exactitude de la mesure.
Lorsque la puissance consommée dépasse 1 VA, il est recommandé d’installer un transformateur dédié supplémentaire afin de préserver les performances métrologiques.
Avantages :
● Excellente précision, très bonne linéarité.
● Faible dérive thermique, faible déphasage.
● Bonne réponse harmoniques.
● Haute immunité aux champs externes.
● Faible perturbation en mode commun.
Spécifications :
•Entrée (suivant modèle)
Tension mesurable 100Vrms . . .3000Vrms
Puissance absorbée <2VA
•Sortie
Tension au choix 5Vac, 10Vac, 100Vac
Bande passante 40 … 70 Hz
Précision +/- 0.5 % charge 0.5VA
Précision +/- 1 % charge 1VA
Linéarité +/- 0.1 % à vide
Déphasage < 1° avec charge 1VA
Stabilité thermique < 0.01% / 10°C
charge 1VA maximum
•Alimentation
Sans autoalimenté
•Environnement :
Température d’utilisation -30... 70 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 650 grammes
Rigidité diélectrique 5000 Vac à 15000 Vac
Résistance d’isolement > 1000 Mohms à 500V
Courant de fuite < 5mA ac à 15kVac
MTBF (IEC TR 62380) > 600 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A

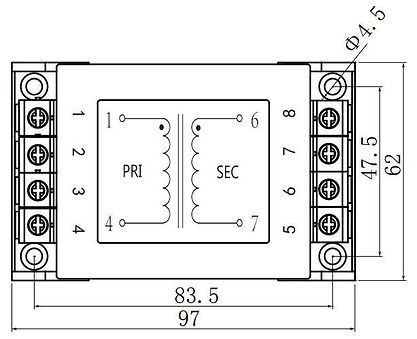

STP30
STP30-DIN
