Solutions innovantes pour la mesure électrique
SHi-Leak-3F20
DC unidirectionnel
Capteur de courant de fuite ou courant continu résiduel sortie 4-20 mA
diamètre 20 mm
0...10mAdc à 0...1Adc unidirectionnel
Fiche technique
• Diamètre du conducteur primaire 20 mm max
• Application :
- Mesure Courant de fuite en continu
- Contrôle d’isolation
- Mesure différentielle entre plusieurs câbles.
• Sortie signal image de l’entrée, réponse 100 ms
• Montage non invasif, Capteur non intrusif
• Fixation en saillie (option montage sur Rail DIN)
• Précision 0.8%
• Sortie active 4-20mA (montage 3 fils)
• Alimentation : 24Vdc nominal (12V...26Vdc)
• Isolation 3 kV
157.50 € HT
+ port et emballage
Description :
Ce capteur de courant est basé sur le principe de modulation magnétique. Il peut être utilisé pour mesurer le courant continu de faible amplitude dans un seul sens de circulation.
Il assure une isolation galvanique élevée entre les circuits primaire et secondaire.
Il est nécessaire de respecter le sens de la flèche sur le capteur, désignant la direction de circulation du courant.
La sortie du transducteur reflète l'onde réelle du conducteur porteur de courant.
Phase de déverminage à haute température en production assurant une excellente stabilité à long terme.
Réalisation :
- Capteur encapsulé en résine époxy UL94-V0, montage en saillie ou sur rail DIN en option
- Indice de protection IP40, connecteur IP20
- Raccordement sur connecteur débrochable 4 points
- trous de fixation pour montage horizontal ou vertical
- Sortie analogique ajustable par potentiomètre
Principaux avantages :
Excellente précision, Très bonne linéarité, Léger, faible consommation, conception à fenêtre, montage facile, Isolation électrique, Aucune perte d'insertion, Forte capacité de surcharge
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Le centrage du conducteur primaire améliore la précision.
- Le signal de sortie est en phase avec le sens de la flèche gravé sur le capteur
Spécifications :
•Entrée (suivant modèle)
Courant mesurable 0.1mAdc. . .1 Adc
Mesure maxi 120% du calibre
Tenue en surcharge 4000 % du calibre
Puissance absorbée négligeable
Précision +/- 0.8 % du calibre @ 25°C
Linéarité +/- 0.4 %
Offset +/- 0.6 %
•Sortie
Sortie courant 4-20 mA (23 mA maxi)
Charge 0... 300 ohms
Influence de la charge < 0.005 % / 100 ohms
Influence de l'alimentation < 0.003 % / V
Stabilité thermique : +/- 250 ppm / °C
Temps de réponse < 100 ms @ 63%
Bande passante 0... 5 Hz @ -3 dB
•Alimentation
Tension admissible 12Vdc…..26Vdc
Consommation 25 mA + i sortie (50 mA Max)
•Environnement :
Température d’utilisation -40 … 85 °C
Température de stockage -40… 85 °C
Hygrométrie (non condensé) 95 %
Poids 100 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
Applications :
- Surveillance courant de terre, mesure du courant de fuite en continu.
- surveillance courant différentiel, vérification de l'absence de courant de fuite sur un circuit d'alimentation DC
- Mesure surveillance haute tension, mesure d'une haute tension continue par le courant absorbé d'une résistance.
SHi-Leak-10V20
DC unidirectionnel
Capteur de courant de fuite résiduel pour courant continu de 0...10mAdc à 0...1Adc unidirectionnel,
Sortie 0-10V (ou 0-5V), diamètre 20 mm
Fiche technique
• Diamètre du conducteur primaire 20 mm max
• Application :
- Mesure Courant de fuite en continu
- Contrôle d’isolation
- Mesure différentielle entre plusieurs câbles.
• Sortie signal image de l’entrée, réponse 100 ms
• Montage non invasif, Capteur non intrusif
• Fixation en saillie (option montage sur Rail DIN)
• Précision 0.8%
• Sortie 0-10V filtrée (montage 3 fils)
• Alimentation : 24Vdc nominal (12V...26Vdc)
• Isolation 3 kV
157.50 € HT
+ port et emballage
Description :
Ce capteur de courant est basé sur le principe de modulation magnétique. Il peut être utilisé pour mesurer le courant continu de faible amplitude dans un seul sens de circulation.
Il assure une isolation galvanique élevée entre les circuits primaire et secondaire.
Il est nécessaire de respecter le sens de la flèche sur le capteur, désignant la direction de circulation du courant.
La sortie du transducteur reflète l'onde réelle du conducteur porteur de courant.
Phase de déverminage à haute température en production assurant une excellente stabilité à long terme.
Applications :
- Surveillance de l'isolement des systèmes d'alimentation CC et des câbles
Réalisation :
- Capteur encapsulé en résine époxy UL94-V0
- Indice de protection IP40, connecteur IP20
- Raccordement sur connecteur débrochable 4 points
- trous de fixation pour montage horizontal ou vertical,
possibilité de montage sur rail DIN avec support optionnel
- Sortie analogique ajustable par potentiomètre
Principaux avantages :
Excellente précision, Très bonne linéarité, Léger, faible consommation, conception à fenêtre, montage facile, Isolation électrique, Aucune perte d'insertion, Forte capacité de surcharge
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Le centrage du conducteur primaire améliore la précision.
- Le signal de sortie est en phase avec le sens de la flèche gravé sur le capteur
Spécifications :
•Entrée (suivant modèle)
Courant mesurable 0.1mAdc. . .1 Adc
Mesure maxi 120% du calibre
Tenue en surcharge 4000 % du calibre
Puissance absorbée négligeable
Précision +/- 0.8 % du calibre @ 25°C
Linéarité +/- 0.4 %
Offset +/- 0.6 %
•Sortie
Sortie tension 0-10Vdc
tension Maxi 12Vdc (non garantie)
Charge > 10Kohms Ohms
Impédance de sorite < 100 ohms
Tension d’offset < 50mV
Influence de l'alimentation < 0.003 % / V
Stabilité thermique : +/- 0.04/ °C
Temps de réponse < 100ms @ 63%
Bande passante 0...5 Hz @ -3dB
•Alimentation
Tension admissible 12Vdc…..26Vdc
Consommation 25 mA + i sortie (50 mA Max)
•Environnement :
Température d’utilisation -40 … 85 °C
Température de stockage -40… 85 °C
Hygrométrie (non condensé) 95 %
Poids 100 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
Applications :
- Surveillance courant de terre, mesure du courant de fuite en continu.
- surveillance courant différentiel, vérification de l'absence de courant de fuite sur un circuit d'alimentation DC
- Mesure surveillance haute tension, mesure d'une haute tension continue par le courant absorbé d'une résistance.

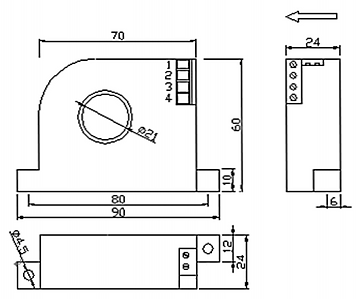

SHi-Leak-3F21
DC unidirectionnel
Capteur de Courant faible continu
ou courant de fuite unidirectionnel, sortie 4-20 mA, diamètre 21 mm
Calibre de 0...10mAdc à 0...10Adc
Fiche technique
• Diamètre du conducteur primaire 21 mm max
• Application : mesure Courant de fuite en continu, Contrôle d’isolation, mesure différentielle.
• Sortie signal image de l’entrée, réponse 100 ms
• Montage non invasif, Capteur non intrusif
• fixation en saillie (option Rail DIN)
• Précision 0.8%
• Sortie active 4-20mA (montage 3 fils)
• Alimentation : 24Vdc nominal (12V... 15V... 24Vdc)
• Isolation 3 kV
194.50 € HT
+ port et emballage
Description :
Ce capteur de courant est basé sur le principe de modulation magnétique. Il peut être utilisé pour mesurer le courant continu de faible amplitude dans un seul sens de circulation.
Il assure une isolation galvanique élevée entre les circuits primaire et secondaire.
Il est nécessaire de respecter le sens de la flèche sur le capteur, désignant la direction de circulation du courant.
La sortie du transducteur reflète l'onde réelle du conducteur porteur de courant.
Phase de déverminage à haute température en production assurant une excellente stabilité à long terme.
Réalisation :
- Capteur encapsulé en résine époxy UL94-V0, montage en saillie ou sur rail DIN en option
- Indice de protection IP40, connecteur IP20
- Raccordement sur connecteur 4 points
- Sortie analogique ajustable par potentiomètre
Principaux avantages :
Excellente précision, Très bonne linéarité, Léger, faible consommation, conception à fenêtre, montage facile, Isolation électrique, Aucune perte d'insertion, Forte capacité de surcharge
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Le centrage du conducteur primaire améliore la précision.
- Le signal de sortie est en phase avec le sens de la flèche gravé sur le capteur
Spécifications :
•Entrée (suivant modèle)
Courant mesurable 0.1mAdc. . .10 Adc
Mesure maxi 120% du calibre
Tenue en surcharge 4000 % du calibre
Puissance absorbée négligeable
Précision +/- 0.8 % du calibre @ 25°C
Linéarité +/- 0.4 %
Offset +/- 0.6 %
•Sortie
Sortie courant 4-20 mA (23 mA maxi)
Charge 0... 300 ohms
Influence de la charge < 0.005 % / 100 ohms
Influence de l'alimentation < 0.003 % / V
Stabilité thermique : +/- 200 ppm / °C
Temps de réponse < 100 ms @ 63%
Bande passante 0... 5 Hz @ -3 dB
•Alimentation
Tension admissible 12Vdc…..26Vdc
Consommation 25 mA + i sortie (50 mA Max)
•Environnement :
Température d’utilisation -25 … 75 °C
Température de stockage -40… 85 °C
Hygrométrie (non condensé) 95 %
Poids 100 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
Applications :
- Surveillance courant de terre, mesure du courant de fuite en continu.
- surveillance courant différentiel, vérification de l'absence de courant de fuite sur un circuit d'alimentation DC
- Mesure surveillance haute tension, mesure d'une haute tension continue par le courant absorbé d'une résistance.

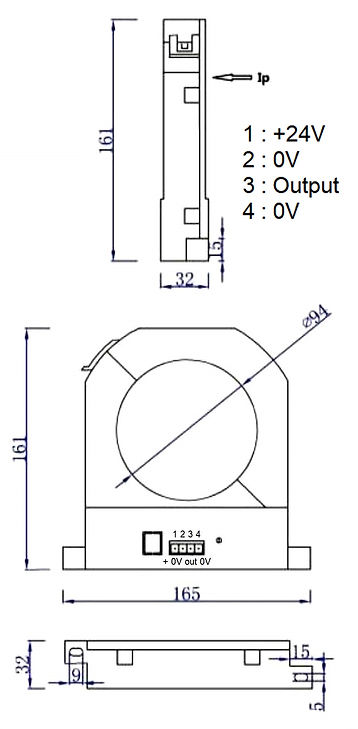

SHoDC3F94
DC unidirectionnel
Capteur de Courant continu ouvrant Calibre de Mesure de 10mA à 5Adc Diamètre 94 mm
Sortie 4-20 mA
Fiche technique
• Diamètre du conducteur primaire 94 mm max
• Application : Mesures de petits courants continus et de courants de fuite
• Surcharge admissible 8x I nominal
• Filtrage du signal de sortie (120ms)
• Fermeture et ouverture rapide sécurisée
• Installation sur circuit existant sans démontage
• fixation en saillie (option montage sur Rail DIN)
• Précision 0.8%
• Sortie active 4-20mA (montage 3 fils / 4 fils)
• Alimentation : 24Vdc +/-10%
• Isolation 3Kv
894.50 € HT
+ port et emballage
Description :
Ce capteur de courant repose sur le principe de la modulation magnétique. Il permet de mesurer des courants continus de faible amplitude, circulant dans un seul sens.
Il garantit une isolation galvanique élevée entre les circuits primaire et secondaire.
Il est impératif de respecter le sens indiqué par la flèche gravée sur le capteur, qui précise la direction du courant mesuré.
La sortie du transducteur restitue l’onde réelle, filtrée, du conducteur porteur de courant.
Une phase de déverminage à haute température est réalisée en production afin d’assurer une excellente stabilité à long terme.
Réalisation :
Capteur encapsulé en résine époxy UL94-V0, montage en saillie ou sur rail DIN (en option)
Indice de protection : IP40 (boîtier), IP20 (connecteur)
Connexion par connecteur 4 points
Sortie analogique ajustable via potentiomètre
Principaux avantages :
Précision élevée, excellente linéarité, poids réduit, faible consommation, conception à fenêtre, montage aisé, isolation électrique renforcée, aucune perte d’insertion, forte capacité de surcharge.
Mise en œuvre :
Il est possible de réaliser plusieurs tours du conducteur primaire pour adapter le calibre de mesure.
Un centrage précis du conducteur primaire optimise la précision.
Le signal de sortie est en phase avec le sens indiqué par la flèche sur le capteur.
Applications :
- Surveillance courant de terre, mesure du courant de fuite en continu.
- surveillance courant différentiel, vérification de l'absence de courant de fuite sur un circuit d'alimentation DC
- Mesure surveillance haute tension, mesure d'une haute tension continue par le courant absorbé d'une résistance.
Spécifications :
•Entrée (suivant modèle)
Courant mesurable 0.1mAdc. . .5 Adc
Mesure maxi 120% du calibre
Tenue en surcharge 800 % du calibre
Puissance absorbée négligeable
Précision +/- 0.8 % du calibre @ 25°C
Linéarité +/- 0.3 %
Offset +/- 0.6 %
•Sortie
Sortie courant 4-20 mA
Courant Maxi 36 mA @ 2 in ( non garantie) Charge 0...600 Ohms @ 24 Vdc
Influence de la charge < 0.005 % / 100 Ohms Influence de l'alimentation < 0.003 % / V
Stabilité thermique : +/- 0.005 mA / °C
Temps de réponse < 120ms @ 63%
Bande passante 0...5 Hz @ -3dB
•Alimentation
Tension admissible 22Vdc…..26Vdc
Consommation 25 mA + i sortie (56 mA Max)
•Environnement :
Température d’utilisation -25 … 75 °C
Température de stockage -40… 85 °C
Hygrométrie (non condensé) 95 %
Poids 300 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
